簡析斜床身數控車床與平身數控車床的差異

返回列表 來源: 發布日期: 2018.02.24

斜床身數控車床是一種高精度、高效率的自動化機床。配備多工位刀塔或動力刀塔,機床就具有廣泛的加工藝性能,可加工直線圓柱、斜線圓柱、圓弧和各種螺紋、槽、蝸杆等複雜工件,具有直線插補、圓弧插補各種補償功能,並在複雜零件的批量生產中發揮了良好的經濟效果。那麽從中就能得知,斜床身數控車床比平床身數控車床的檔次要高。

數控機床是為了適應現代工業生產的批量自動化生產而誕生的,關鍵詞是自動化。平床身數控車床是從普通車床加以簡單數控改造而來的,在自動化方麵的考慮不全麵。斜床身數控車床是根據數控加工的原理開發設計的,針對性很強,在機床的布局、剛性、精度,以及排屑能力方麵,都比平床身數控車床有了顯著的提高,這些優勢是娘胎裏帶來的先天優勢,不是靠製造手段能縮小的。

機床布局對比

平床身數控車床的兩根導軌所在平麵與地平麵平行。斜床身數控車床的兩根導軌所在平麵則與地平麵相交,成一個斜麵,角度有30°,45°,60°,75°之分。 從機床側麵看,平床身數控車床的床身呈四方形,斜床身數控車床的床身呈直角三角形。很明顯,在相同導軌寬度的情況下,斜床身的X向拖板比平床身的要長,應用在車床的實際意義是可以安排更多的刀位數。

切削剛性對

斜床身數控車床的截麵積要比同規格平床身的大,即抗彎曲和抗扭能力更強。斜床身數控車床的刀具是在工件的斜上方往下進行切削,切削力與工件的重力方向基本一致,所以主軸運轉相對平穩,不易引起切削振動,而平床身數控車床在切削時,刀具與工件產生的切削力與工件重力成90°,容易引起振動。

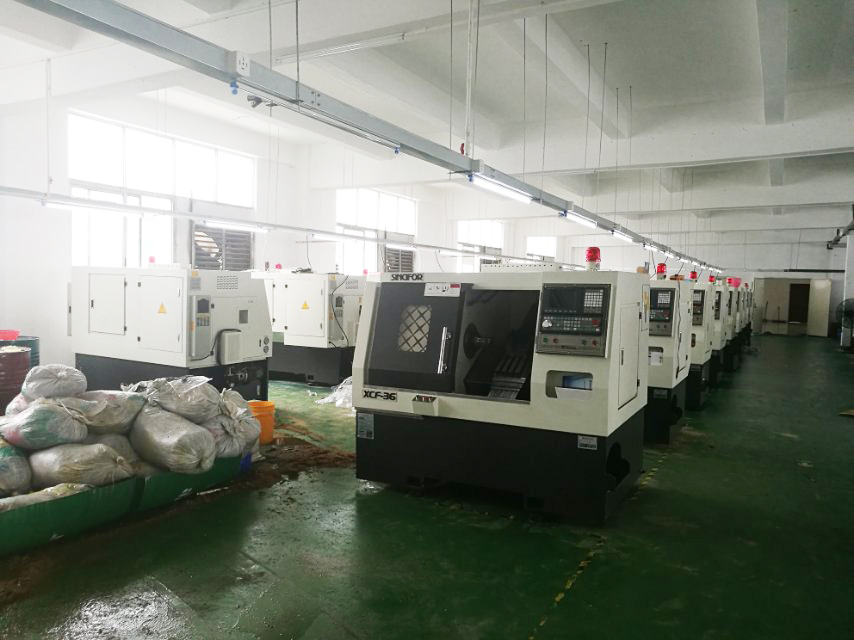

斜床身數控車床

機床加工精度對比

數控車床的傳動絲杆是高精度的滾珠絲杆,絲杆與螺母之間的傳動間隙很小,但也不是說沒有間隙,而隻要有間隙,當絲杆向著一個方向運動後再反向傳動時,難免會產生反向間隙,有反向間隙就會影響數控車床的重複定位精度,從而影響加工精度。斜床身數控車床的布局直接可以影響X方向滾珠絲杆的間隙,重力直接作用於絲杆的軸向,使傳動時的反向間隙幾乎為零。平床身數控車床的X方向絲杆不受軸向重力影響,間隙無法直接消除。這就是設計給斜床身數控車床帶來的先天精度優勢。

排屑能力對比

由於重力的關係斜床身數控車床不易產生纏繞刀具,利於排屑;同時配合中置絲杆和導軌防護鈑金,可以避免切屑在絲杆和導軌上堆積。 斜床身數控車床一般都配置自動排屑機,可以自動清除切屑,增加工人的有效工作時間。平床身的結構很難加設自動排屑機。

自動化生產對比

機床刀位數的增加,自動排屑機的配置,實際上都是為自動化生產打基礎。一人值守多台機床,一直是機床發展的方向。斜床身數控車床再增設銑削動力頭、自動送料機床或者機械手,自動上料,一次裝夾完成所有的切屑工序,自動下料,自動排屑,就成了工作效率極高的自動數控車床。平床身數控車床的結構在自動化生產方麵處於劣勢。
