  • 刀塔排刀機SY-46D型

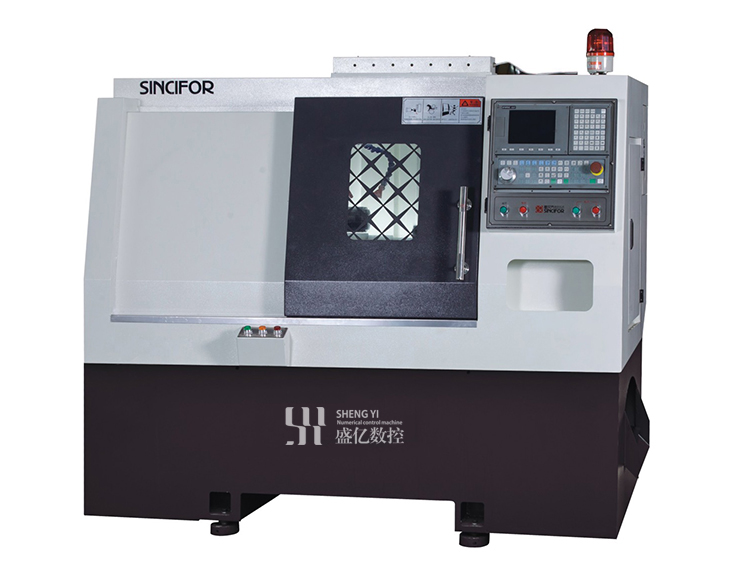

刀塔排刀機SY-46D型

台灣普森主軸或台灣健椿主軸或台灣羅翌精密主軸

台灣銀泰或上銀精密直線導軌、絲杆

X、Z軸最快移動速度可達32m/min

X軸行程最大可達800mm，實現多刀加工

標準配置係統：台灣新代或寶元

床身分為30°、45°斜床

SY-36P/46P型通孔加工棒料為35mm/45mm

床身機座分為鋼件機座、鑄件機座

全國熱線

13318645531

產品簡介 / Introduction
產品性能 Product performance

刀塔排刀機性能特點

台灣普森主軸或台灣健椿主軸或台灣羅翌精密主軸

台灣銀泰或上銀精密直線導軌、絲杆

X、Z軸最快移動速度可達32m/min

刀塔與排刀混合使用實現多刀加工

標準配置係統：台灣新代或寶元

床身分為30°斜床

SY-46D型通孔加工棒最大為55mm

床身機座分為鋼件機座、鑄件機座

刀塔排刀機XCF-46D型
技術參數 technical parameter
參數 型號 XCF-46D型
加工能力 最大回轉直徑 mm ∅420
板底座大回轉直徑 mm ∅160
最大加工直徑 mm ∅360
最大加工長度 mm ∅100
主軸 主軸鼻端 ASA A2-5
回轉速度 Rpm 3000
回轉速度變換
變頻
主軸通孔直徑 mm ∅56
快進速度 X軸快進速度 m/min 18-32
Z軸快進速度 m/min 18-32
移動量 X軸移動量 mm 750
Z軸移動量 mm 300
電機 主軸電機 kw 4
進給電機 kw 1.5/1.5
刀具 外徑刀 mm 16
內孔刀具座直徑 mm 25
刀具數量 位 8
精度 定位精度 mm 0.01
重複定位精度 mm 0.004
總電力 KVA 7.5
機械尺寸(長*寬*高) mm 1920*1350*1680
機床重量 Kg 3000
加工產品 Processing products
  • 燈飾產品

    燈飾產品

  • 鑄造加工

    鑄造加工

  • 鋼件加工

    鋼件加工

  • 水暖衛浴加工

    水暖衛浴加工

主要部件 Main components
  • 日本NSK進口軸承

    日本NSK進口軸承

  • 台灣上銀滾珠絲杆

    台灣上銀滾珠絲杆

  • 台灣上直線導航

    台灣上直線導航

  • 台灣精密套筒主軸

    台灣精密套筒主軸

  • 主軸伺服電機

    主軸伺服電機

  • 主軸變頻電機

    主軸變頻電機

  • 日本安川伺服電機

    日本安川伺服電機

  • 台灣新代係統

    台灣新代係統

  • 伺服驅動

    伺服驅動

  • 變頻器

    變頻器

  • 日本安川伺服驅動

    日本安川伺服驅動

產品優勢 Product advantage
速度快，效益高

速度可以達到32米/秒（行業均在25~28米/秒），生產效率非常高；
一人可同時操作多台設備，為你的工廠節省人力，提高效益；

速度快，效益高
維修率低、應用廣泛
維修率低、應用廣泛

設備由台灣/日本主要配件組裝，使用壽命長達10年；
被各大行業對零件進行高效、高精度加工所應用；

安全性好，零事故率

數字智能化係統，電腦操控，對工人技能要求無需太高，均能滿足市場需求；
避免了傳統手工作業的風險，讓工人的事故發生率降為零；

安全性好，零事故率
性能穩定，精確度高
性能穩定，精確度高

恒定性好，重複定位精確到0.003mm；
精度高，加工精密度均在1絲以內；

聯係方式 Contact information
江門市蓬江區盛億數控機械有限公司
全國熱線：400-0368-968    電話：15889201688
電子郵箱：2670431595@qq.com    服務傳真：0750-3435932
地址：江門市蓬江區荷塘鎮呂步工業區腿下坊一巷8號
